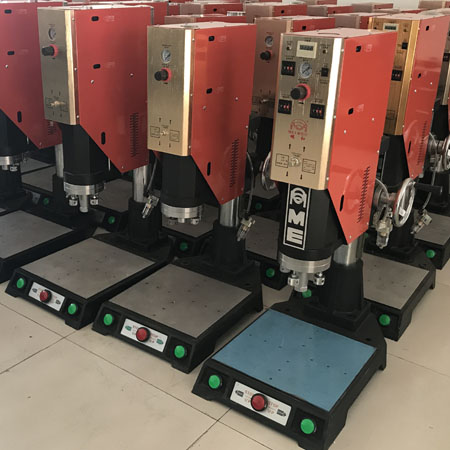

超聲波焊接機多少錢一臺

超聲波焊接機的價格由一兩萬到幾十萬價格各不相同。超聲波焊接機的功能從最簡單的模擬電路到全功能的，價格相差比較大。不同用途的超聲波焊接機，價格也不盡相同。就用途而言，超聲波塑料焊接機由氣壓傳動系統、控制系統、超聲波發生器、換能器及工具頭和機械裝置等組成。

超聲波焊接機的超聲波發生器，（1）功率較大的超聲波塑料焊接機，發生器信號采用鎖相式頻率自動跟蹤電路，使發生器輸出的頻率基本上與換能器諧振頻率一致。（2）功率在500W以上的超聲波塑料焊接機所用發生器采用自激式功率振蕩器，也具有一定的頻率跟蹤能力。

超聲波焊接機使用的聲學系統。（1）換能器，超聲波塑料焊接機用的聲學系統包括三個部分：1驅動部分2固定部分3工作部分。在以上三個組成部分中，驅動是核心，一般采用螺栓夾緊的縱向振動換能器，其中半波長縱向振子與四分之一的波長縱向振子，半波長縱向振與半波長聚能器相連接組成一個全波長塑料焊接換能器，而四分之一波長縱向振子與四分之一波長聚能器相連，組成一個半波長換能器。（2）工具頭，對不同的焊接對象需要有不同工具頭，不管是近場焊接還是傳輸焊接，只有半波長的工具頭才能使焊接端面達到很大的振幅。工具頭，有帶振幅放大的和不帶振幅放大的兩種。塑料焊接機用聲學系統工具頭，所用材料通常為鋁合金，其端面鍍硬質合金，功率較大時也有用鈦合金材料制成的，該材料疲勞強度比鋁合金高一倍多。

超聲波焊接機的氣動傳動系統，包括有：過滹器、減壓閥、油霧器、換向器、節流閥、氣缸等。工作時首先由空壓機驅動沖程氣缸，以帶動超聲換能器振動系統上下移動，動力氣壓在中小功率的超聲波焊接中氣壓根據焊接需要調定。

超聲波焊接機的控制系統，控制系統由時間繼電器或集成電路時間定時器組成。主要功能是：一是控制氣傳動系統工作，使其焊接時在定時控制下打開氣路閥門，氣缸加壓使焊頭下降，以一定壓力壓住被焊物件，當焊接完后保壓一段時間，然后控制系統將氣路閥門換向，使焊頭回升復位；二是控制超聲波發生器工作時間，操作時只啟動按鈕產生一個觸發脈沖，便能自動地完在本次焊接全過程。整個控制系統的順序是：電源啟動一觸發控制信號 氣壓傳動系統，氣缸加壓焊頭下降并壓住焊觸發超聲發生器工作，發射超聲并保持一定焊接時間 去除超聲發射 繼續保持一定壓力時間 退壓，焊頭回升 焊接結束。
